Dieser Artikel präsentiert eine umfassende Fallstudie eines Projekts der Dichte-Phasenpneumatischen Transportung, das für Schmelzofen-Schlackepulver an einer großen Eisenerz- und Stahlproduktionsanlage in Anyang, Provinz Henan, China umgesetzt wurde. Das Projekt wurde von Shandong Headpowder Engineering Co., Ltd. entwickelt und umgesetzt, einem professionellen Anbieter von Lösungen für den Transport von Großmaterialien aus Shandong, China. Das System ist speziell für den zuverlässigen, energieeffizienten und staubfreien Transport von hochdichten feinen Pulvern konzipiert, einschließlich Schmelzofen-Schlackepulver und anderen Stahlerzeugnissen. Diese Fallstudie zeigt die fortschrittlichen Fähigkeiten von HEADPOWDER bei der Bereitstellung komplett ausgestattter Dichte-Phasenpneumatischer Transportlösungen für die Metallindustrie.

Projekthintergrund und Kundenanforderungen

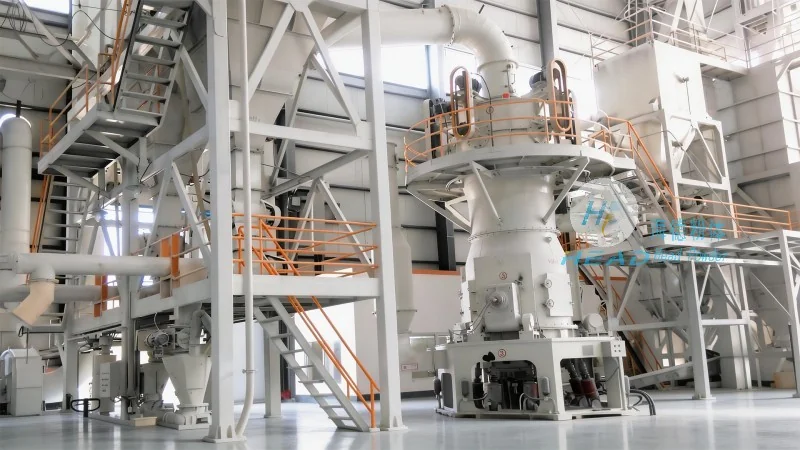

Der Kunde, ein großes Stahlherstellerunternehmen in Anyang, Henan, benötigte ein robustes Transportsystem, um Schmelzofen-Schlackepulver vom Mahlwerk zu mehreren Lagerbehältern und Ladepunkten zu transportieren. Die bestehenden mechanischen Transportsysteme hatten hohe Wartungskosten, erhebliche Staubemissionen und Einschränkungen bezüglich Flexibilität des Routenverlaufs. Das Hauptziel war es, ein vollständig abgedichttes, niedriggeschwindigkeitsbasiertes, hochkonzentriertes Transportsystem einzurichten, das die abrasiven und hygroskopischen Eigenschaften von Schmelzofen-Schlackepulver bewältigen kann, während gleichzeitig eine stabile Durchlaufleistung über lange Distanzen gewährleistet wird. Darüber hinaus musste das System den Transport verschiedener Stahlerzeugnisse ermöglichen, einschließlich gemahlener Schlackepartikel und pulverisiertem Flugasche, als Teil der umfassenden Abfallnutzungstrategie der Anlage. Das Projekt erforderte eine Lösung, die den Energieverbrauch minimierte, den Verschleiß an Leitungen reduzierte und die Einhaltung strenger Umweltrichtlinien sicherstellte.

Kerntechnologie: Dichte Phasenpneumatische Transportung für Schmelzofen-Schlackepulver

Nach einer gründlichen Bewertung der Materialeigenschaften wählte das Ingenieeteam von Shandong Headpowder Engineering Co., Ltd. ein Dichte-Phasenpneumatisches Transportsystem als optimale Lösung. Dichte-Phasentransportung erfolgt bei einem hohen Feststoff zu Luft-Verhältnis, typischerweise über 30:1 nach Gewicht, was die erforderliche Luftgeschwindigkeit im Vergleich zu Dilution-Phasensystemen erheblich verringert. Diese niedriggeschwindige Methode ist entscheidend beim Umgang mit Schmelzofen-Schlackepulver, da sie den Leitungsverschleiß minimiert, die Partikeldegradation verringert und die Bildung von überschüssigem Staub verhindert. Das System verwendet eine Kombination aus Druckbehältern, Fluidisierungskegeln und automatisierten Steuerventilen, um einen stabilen, „Plugs“-ähnlichen Materialfluss durch den Transportschlauch zu erreichen. Der wichtigste Vorteil dieser Technologie für den Transport von Stahlerzeugnissen ist ihre Fähigkeit, feine, abrasive Pulver mit einer Partikelgrößenverteilung von 0 bis 100 Mikrometern ohne Verstopfung oder Segregation zu handhaben. Das Dichte-Phasendesign ermöglicht auch längere Transportsstrecken, manchmal über 500 Meter, sowie mehrere Entladepunkte, was es ideal für die komplexe Anordnung der Stahlanlage in Anyang macht.

Systemdesign und wichtige Komponenten

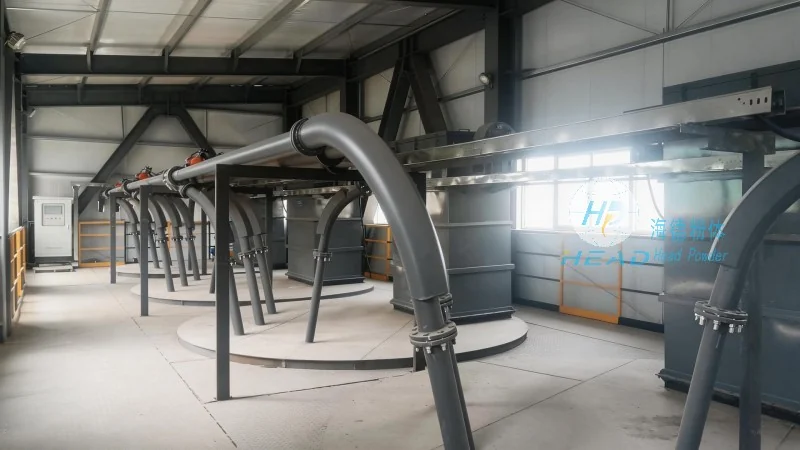

Das Transportsystem umfasst mehrere wichtige Komponenten, die speziell auf die Anforderungen des Projekts zugeschnitten sind. Eine Reihe von Druckbehältern mit jeweils 10 Kubikmetern Kapazität werden am Materialeingang installiert, um Schmelzofen-Schlackepulver vom Mahlwerk aufzunehmen. Diese Behälter sind mit Aeration-Pads und Fluidisierungskammern ausgestattet, um eine vollständige Entladung zu gewährleisten und Blockaden zu vermeiden. Der Transportschlauch besteht aus Hochchrom-Metalllegierungstahl mit einer Dicke von 8 mm, der speziell dafür geeignet ist, den abrasiven Verschleiß durch die scharfen Kanten der Schlackepartikel zu überstehen. Das System enthält ein eigenentwickeltes Luftinjektionsmischpunkt, das Druckluft in strategischen Intervallen entlang des Schlauchs einspielt, um den Dichte-Phasenfluss zu erhalten und Blockaden zu verhindern. Am Empfangspunkt sorgen eine Kaskadenseparator und Bagsfilter dafür, dass das transportierte Material vom Transportsluft getrennt wird, mit nahezu null Emissionen. Das gesamte System wird von einem programmierbaren Logikcontroller (PLC) mit einer Mensch-Maschine-Schnittstelle (HMI) gesteuert, die den Betreibern ermöglicht, den Fluss, den Druckabfall und den Luftverbrauch in Echtzeit zu überwachen. Das Design beinhaltet außerdem ein Stickstoffentgasungssystem zur Sicherheit, da Schmelzofen-Schlackepulver Restfeuerbare Gase enthalten können.

Leistung und Betriebsvorteile

Seit der Inbetriebnahme des Dichte-Phasenpneumatischen Transportsystems hat die Stahlanlage in Anyang erhebliche Verbesserungen in der Betriebseffizienz und der Umweltkonformität erzielt. Das System liefert eine konstante Transportkapazität von 60 Tonnen pro Stunde für Schmelzofen-Schlackepulver über eine Strecke von 350 Metern, mit einem Gesamt-Druckabfall von nur 0,6 Bar. Die niedrige Luftgeschwindigkeit, typischerweise zwischen 8 und 12 Metern pro Sekunde, hat die Lebensdauer des Schlauchs auf über 18 Monate verlängert, im Vergleich zu nur 6 Monaten für das vorherige Dilution-Phasensystem. Die abgedichtte Natur des Transportsprozesses hat sichtbare Staubemissionen eliminiert und ermöglicht es der Anlage, die strengen lokalen Luftqualitätsstandards zu erfüllen. Darüber hinaus ermöglicht die Fähigkeit, mehrere Stahlerzeugnisse zu handhaben, einschließlich gemahlener Schmelzofen-Schlacke (GGBS) und Stahl-Schlackepulver, der Anlage, ihr Produktportfolio zu diversifizieren und die Nutzung von Industrieabfällen zu erhöhen. Der Energieverbrauch des Dichte-Phasensystems beträgt etwa 2,5 kWh pro Tonne transportiertes Material, was 30 % niedriger ist als die traditionelle Schrauben- und Korbseilkombination, die zuvor verwendet wurde. Das automatisierte Steuerungssystem hat den Bedarf an manueller Intervention reduziert und die Wartungsfrequenz um 40 % gesenkt, da der Verschleiß an Komponenten verringert wurde.

Fallstudie: Transport von Stahlerzeugnissen in einer Dichte-Phasenumgebung

Einer der bemerkenswerten Aspekte dieses Projekts ist die erfolgreiche Handhabung schwieriger Stahlerzeugnisse, wie feuchter gemahlerte Schlacke und gemischter Staub aus dem Baghouse. Die von HEADPOWDER entwickelte Dichte-Phasenpneumatische Transporttechnologie verfügt über ein einzigartiges Blow-Tank-Design, das es ermöglicht, Materialien mit hohem Feuchtigkeitsgehalt, bis zu 5 % nach Gewicht, sanft zu handhaben. Während der Testläufe zeigte das System exzellente Leistung beim Transport einer Mischung aus Schmelzofen-Schlackepulver und feinen Eisenoxidpartikeln, die aufgrund ihrer Tendenz zur Agglomeration schwer zu transportieren sind. Die Fähigkeit des Systems, einen konstanten „Plugs“-ähnlichen Fluss zu halten, selbst wenn die Materialzusammensetzung variiert, war ein wichtiger Faktor für die Entscheidung der Anlage, das System zu erweitern, um weitere Einführungspunkte zu bedienen. Die erfolgreiche Umsetzung dieser Dichte-Phasentransport-Fallstudie für Stahlerzeugnisse hat auch Interesse von anderen Eisenerz- und Stahlunternehmen in der Region geweckt und hat Shandong Headpowder Engineering Co., Ltd. als vertrauenswürdigen Partner im Bereich pneumatischer Transporte für schwere Industrien etabliert.

Schlussfolgerung und zukünftige Perspektiven

Das Dichte-Phasenpneumatische Transportsprojekt für Schmelzofen-Schlackepulver bei der Stahlanlage in Anyang steht als Benchmark für effiziente, umweltfreundliche und kosteneffiziente Großmaterialtransporte in der Metallindustrie. Durch die Nutzung der fortgeschrittenen Ingenieurkompetenz von Shandong Headpowder Engineering Co., Ltd. (bekannt als HEADPOWDER) hat die Anlage ihre Materialtransportoperationen transformiert, wodurch der Energieverbrauch, die Wartungskosten und der Umweltauswirkung erheblich reduziert wurden. Diese Fallstudie zeigt deutlich die Vorteile der Dichte-Phasentransporttechnologie für Schmelzofen-Schlackepulver und andere Stahlerzeugnisse und bietet eine zuverlässige Lösung für Anlagen, die ihre Prozesse modernisieren möchten. Für weitere Informationen oder zur Diskussion ähnlicher Projektanforderungen kontaktieren Sie bitte Herrn Zhang, den Projektmanager, über WeChat unter 15662777102. Das Ingenieeteam von HEADPOWDER ist bereit, detaillierte technische Beratungen und maßgeschneiderte Systemdesigns für jede Dichte-Phasenpneumatische Transportanwendung anzubieten. Das Unternehmen hat seinen Hauptsitz in Shandong, China, und bedient globale Kunden mit dem Fokus auf hochperformante, langanhaltende Transportslösungen.
